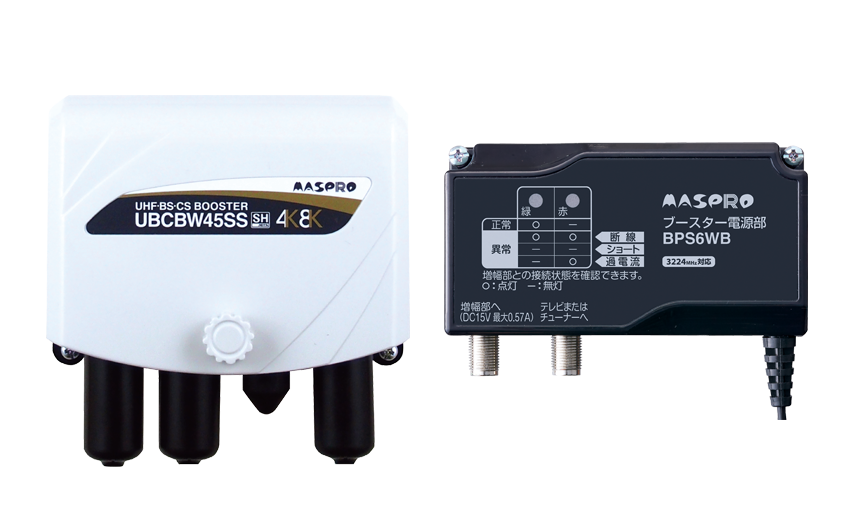

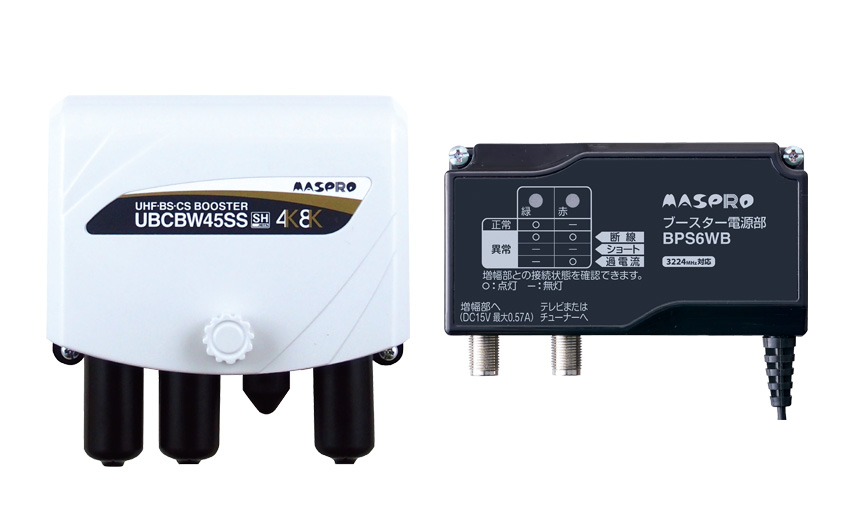

UHF・BS・CSブースター UBCBW45SS
ブースター（UHF） UHF・BS・CSブースター UBCBW45SS
ブースター（UHF） UHF・BS・CSブースター UBCBW45SS
- 屋外(内)用／利得切換機能付
- UHF 増幅
- BS・CS 増幅
- UHF利得 45／35dB切換型
地デジ・衛星放送を増幅するトリプルブースター。3段階の利得調整により、様々な環境でお使いいただけます。利得回路を切換える45・35dB切換時のNF劣化がありません。
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
UBCBW45SS | ¥67,320 | ¥61,200 |
| 希望小売価格（税込） | UBCBW45SS ¥67,320 | 税別価格 | UBCBW45SS ¥61,200 |
|---|
屋外（内）用 樹脂ケース F型端子 電源部付属 UHF給電スイッチ付 出力測定端子付
F型コネクター（5Cケーブル用）：5個付属 防水キャップ（大）：3個付属
- FM・VHFには使用できません。
- ケーブルテレビには使用できません。
- スカパー！プレミアムサービスには使用できません。
電源部ACコード約1m
UBCBW45SSの関連コンテンツ
UBCBW45SSの特長
UHF／BS・CS利得3段切換機能搭載ブースター
- 強電界地域から弱電界地域まで1台のブースターで対応可能。
【UHF：利得切換スイッチ45dB、35dB、25dB（－10dBアッテネーター）】 - アンテナからの同軸ケーブルの長さや分配数に合わせて入力レベル調整を3段切換え可能。
【BS/CS：35dB、－8チルト、25dB（－10dBアッテネーター）】
BS・CS定格出力104dBμV
余裕のある高出力のため、出力端子からのケーブルが長いときでも障害なく良好に受信できます。
UHF高利得45dB【業界トップクラス※】
UHF利得切換でNF劣化なし【マスプロだけ※】
UHF給電スイッチ付
電源部、異常お知らせ機能付き
増幅部と電源部の間でショートや断線をした場合、電源部作動表示灯の色でお知らせしますから、設置時の不具合の確認が容易になります。
- ※家庭用ブースターにおいて 2025年2月、マスプロ電工調べ
UBCBW45SSの規格表
| 項目 | UBCBW45SS | |
|---|---|---|
| 伝送周波数帯域 | 470～710MHz（UHF ch.13~52） | 1032～3224MHz（BS・CS） |
| 利得 | 35dB時：33～39dB 45dB時：43～49dB | 24～30dB/1032MHz 32～38dB/3224MHz |
| 入力レベル調整 | 0、－10dB切換 | 0、－10dB、－8dBチルト切換 |
| 利得調整範囲 | 0～－10dB以上（連続可変） | |
| 雑音指数 | 1.5dB以下※1 | 6dB以下 |
| 実用入力レベル | 41～66dBμV（86dBμV※2） | 46～66dBμV（86dBμV※2） |
| 定格出力レベル | 105dBμV（9波） | 96dBμV/1032MHz 101dBμV/2471.82MHz 104dBμV/3224MHz （50波） |
| VSWR | 3以下 | 2.5以下 |
| 増幅部電源 | DC15V 0.14A（0.41A※3、0.51A※4） | |
| 消費電力 | 4.2W/8.9VA（9.1W/17.2VA※3、10W/19.5VA※4） | |
| 外観寸法 | 増幅部：87（H）×113（W）×54（D）mm 電源部：56（H）×105（W）×34（D）mm | |
| 質量（重量） | 増幅部：約320g 電源部：約175g | |
470～500MHz以下：1.7dB以下、500～600MHz：1.5dB以下、600～710MHz：1.8dB以下
入力レベル調整スイッチを「－10dB」にし、利得調整を「MIN.」にしたときの最大の実用入力レベルです。
BS・110°CSアンテナ4W給電時
UHF給電0.1A、BS・110°CSアンテナ4W給電時
