アンテナ
マスプロは用途に合わせて最適なアンテナを選定・提案いたします。
製品紹介
平面アンテナ
- 屋外対応
防水防じん性能IP65/IP67、使用温度範囲-40~+70℃対応で屋外使用可能
高利得・指向性
高耐候性
筐体に耐候性樹脂、マスト固定金具にステンレスを採用しています。
使用環境によって選べる2種のラインナップ
使用環境（読取るRFタグの偏波）に合ったシステムを構築できるよう2種類のアンテナをご用意しています。

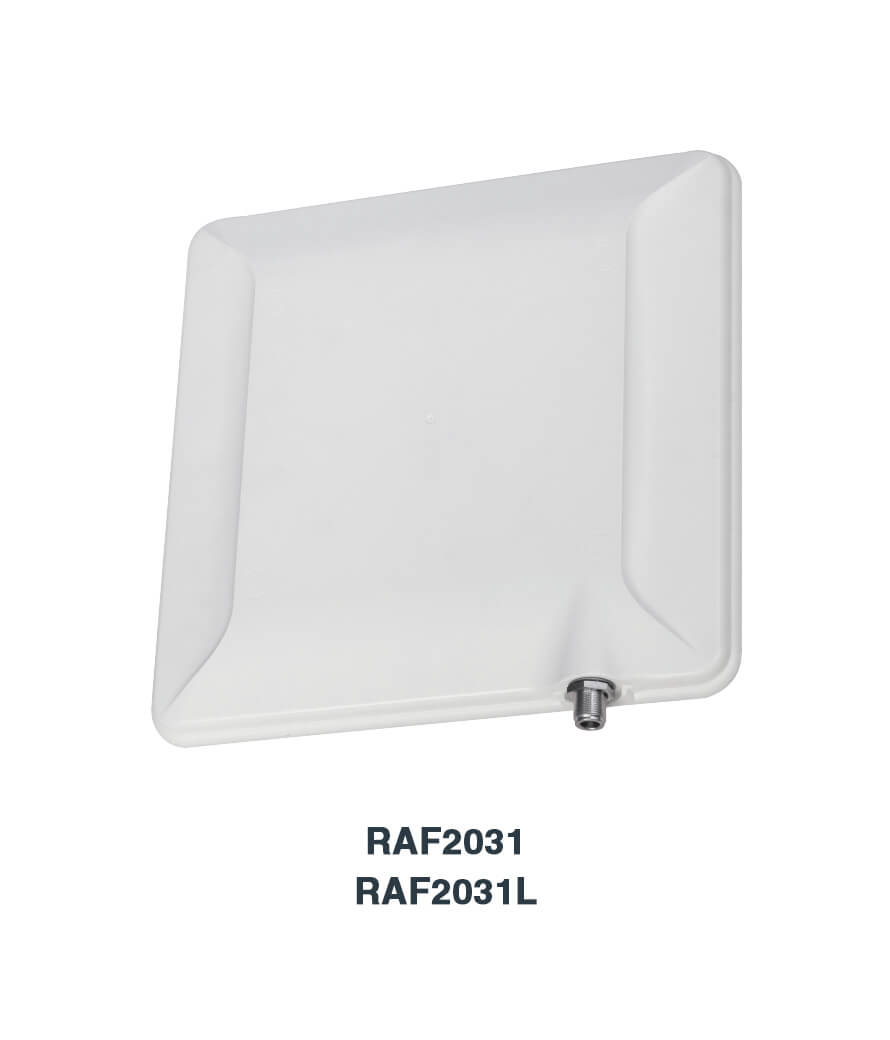

円偏波アンテナ（RAF2031）
様々なRFタグの向きに対して均一な読取性能を発揮
直線偏波アンテナ（RAF2031L）
RFタグの偏波に合わせることにより優れた読取性能を発揮
低軸比
さまざまなRFタグの向きにも均一な読取性能です。（RAF2031）
防じん防水性能 保護等級 IP65 / IP67
使用温度範囲 -40 ~ +70℃
| 項目 | RAF2031 | RAF2031L |
|---|---|---|
| 周波数 | 902~928MHz | |
| 偏波 | 右旋円偏波 | 直線偏波（水平偏波）※ |
| アンテナ利得 | 9dBi以下(標準8.5dBi) | |
| VSWR | 1.15以下 | 1.5以下 |
| 使用温度範囲 | ⊖40~⊕70℃ | |
| 防水防じん性能 | 保護等級 IP65/IP67 | |
| 適合マスト径 | 22~48.6mm | |
| 指向性(半値角度) | 約62°(水平) 約62°(垂直) | 約61°(水平) 約65°(垂直) |
| 軸比 | 2dB以下 | - |
| 端子 | N-J型 | |
| 外観寸法 | 285(W)×285(H)×29.85(D)mm | |
| 質量(重量) | 約1.5kg | |
- 端子を下向きに取付けた場合、水平偏波、横向きに取付けた場合、垂直偏波になります。
| オプション品 | ||
|---|---|---|
| 同軸ケーブル6m | RTPNP-06MRG58 屋内用、減衰量3.3dB | |
| 同軸ケーブル15ｍ | RTPNP-15M5DFB 屋内外用、減衰量3.1dB | |
| 仰角調整金具 | RAGK2 質量約810g 上向20°~下向45°(壁面設置可) | |
| 変換コネクター | CC-SP-RTJ TK 2ポートリーダライタ接続用 | |
| 固定減衰器 3dB | SMA3AT 特定小電力局接続用 | |
| 変換金具 | RAVHK VESA規格（75×75mm）対応 | |

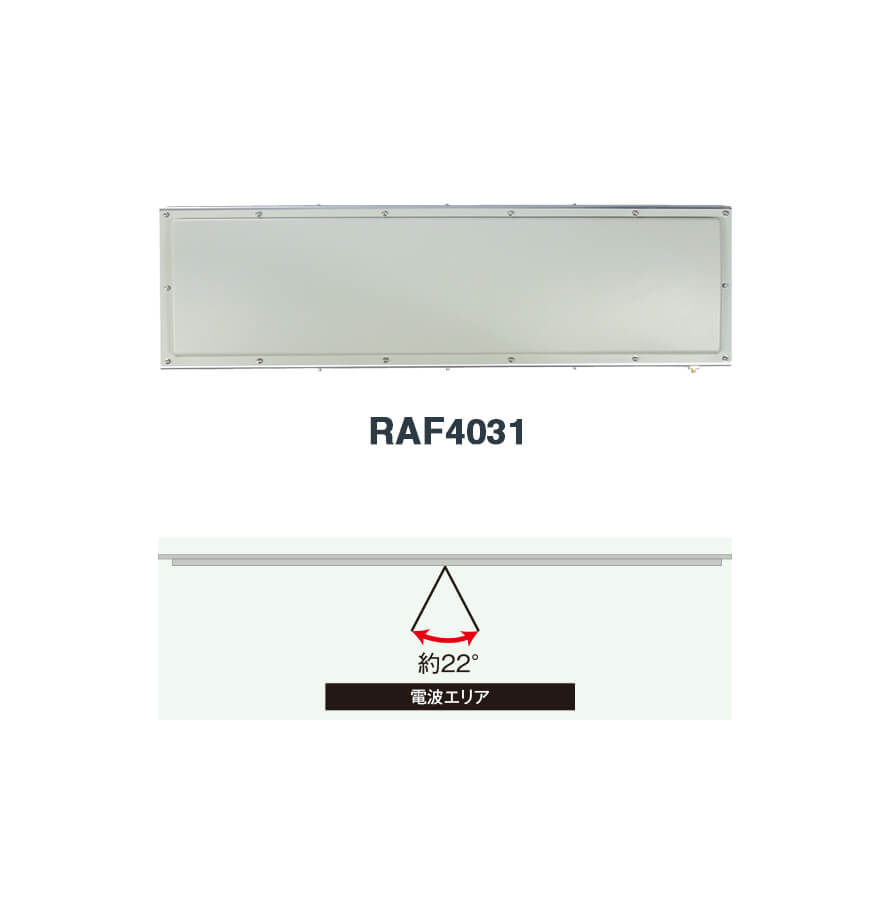

挟指向性平面アンテナ
- 屋内用
- 特許取得
極めて狭い指向性を実現し、電波の広がりを抑制
| 項目 | RAF4031 |
|---|---|
| 周波数 | 902～928MHz |
| 偏波 | 右旋円偏波 |
| アンテナ利得 | 8.5dBi以下 |
| 指向性(半値角度) | 約22°（水平）×約67°（垂直） |
| 端子 | SMA-J型 |
| 外観寸法 | 780(W)×220(H)×37(D)mm |
| 質量(重量) | 約2.6kg |
| オプション品 | ||
|---|---|---|
| 同軸ケーブル5m | RTPSP-05MRG58 | 屋内用、減衰量2.9dB |
| 変換コネクター | CC-SP-RTJ TK | 2ポートリーダライタ接続用 |
| 固定減衰器3dB | SMA3AT | 特定小電力局接続用 |

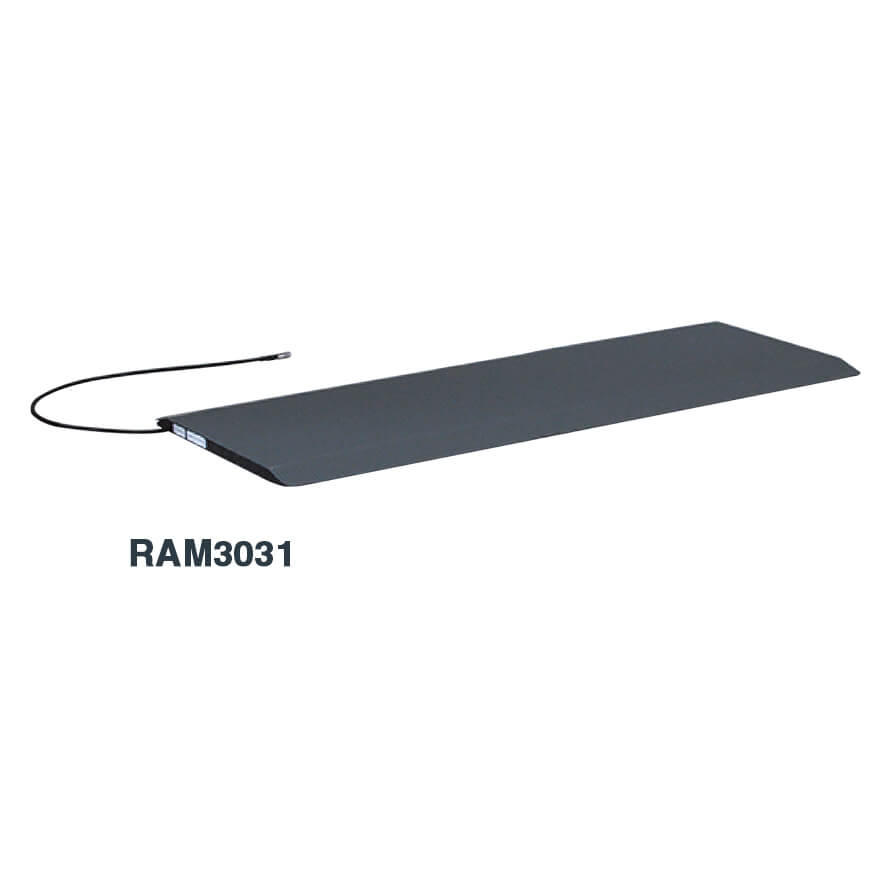

マットアンテナ
- 屋内用
- 特許取得
上層表面部から約1mの読取範囲で、意識しなくても通過するだけで読取りが可能です
| 項目 | RAM3031 |
|---|---|
| 周波数 | 902～928MHz |
| 偏波 | 右旋円偏波 |
| アンテナ利得 | 11.5dBi以下 |
| 指向性(半値角度) | 約23°（水平）×約72°（垂直） |
| コネクター | SMA-P型 |
| 外観寸法 | 880(W)×15(H)×346(D)mm |
| 質量(重量) | 約4.2kg |
| オプション品 | ||
|---|---|---|
| 同軸ケーブル11m | SPSJ-11MRG58 | 屋内用、減衰量6.2dB |
| 変換コネクター | CC-SJ-RTP TK | 6ポートリーダライタ接続用 R420、R700接続用 |
| 固定減衰器3dB | SMA3AT | 特定小電力局接続用 |

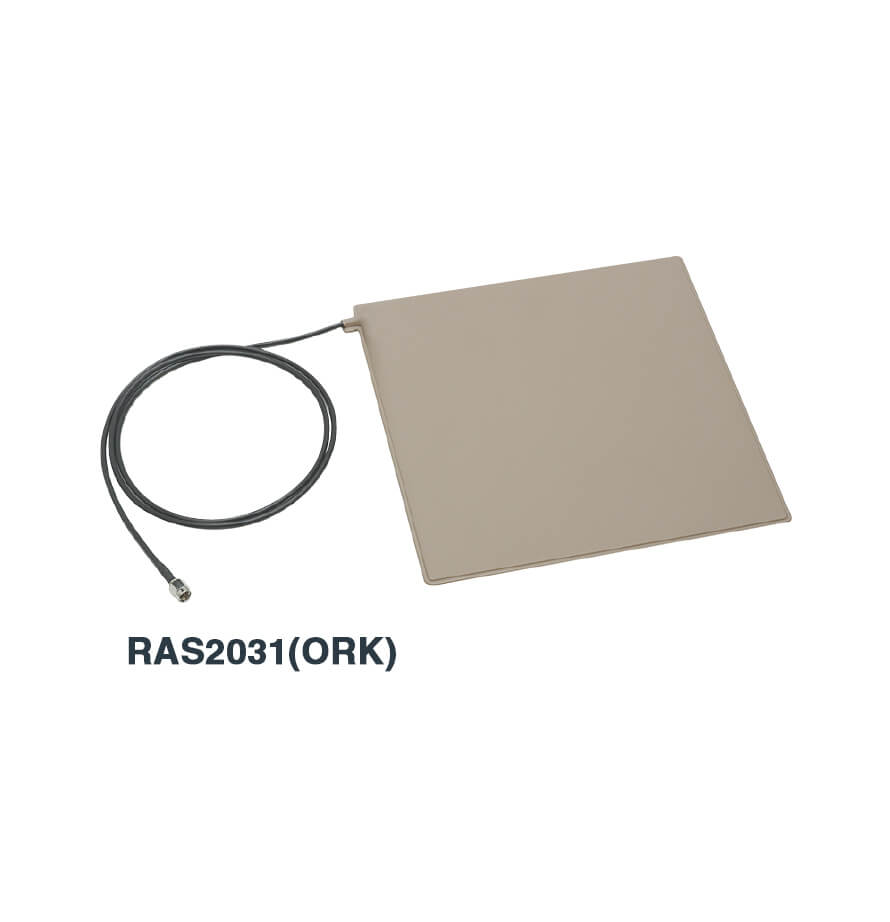

シートアンテナ
- 屋内用
- 特許取得
アンテナの表面から中央でも端でも均一に読取ります。
最薄部1.8mmと非常に薄く、軽いシートアンテナです。
| 項目 | RAS2031(ORK) |
|---|---|
| 周波数 | 902～928MHz |
| 偏波 | 右旋円偏波 |
| アンテナ利得 | 3dBi以下（標準－5dBi） |
| 指向性(半値角度) | 約85°（水平）×約85°（垂直） |
| コネクター | SMA-P型 |
| 外観寸法 | 190(W)×190(D)×1.8(H)mm |
| 質量(重量) | 約125g |
| オプション品 | ||
|---|---|---|
| 延長同軸ケーブル1m | SPSJ-1M15D | 屋内用、減衰量1dB |
| 変換コネクター | CC-SJ-RTP TK | 6ポートリーダライタ接続用 R420、R700接続用 |

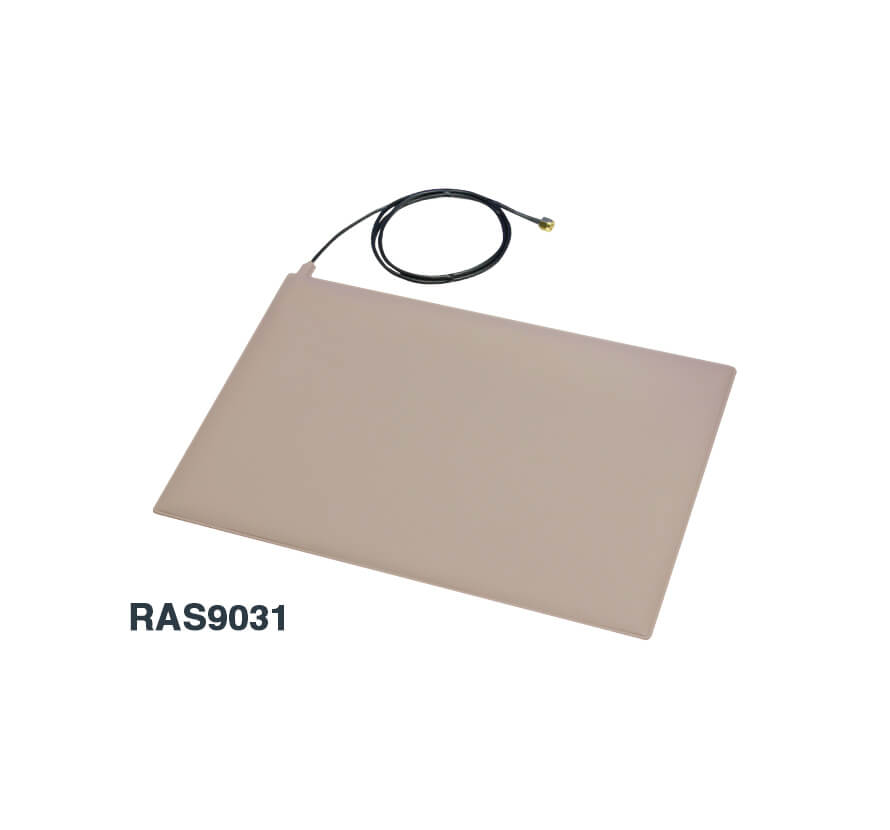

A4シートアンテナ
- 屋内用
- 特許取得
| 項目 | RAS9031 |
|---|---|
| 周波数 | 902~928MHz |
| 偏波 | 右旋円偏波 |
| アンテナ利得 | 3dBi以下（標準+0.5dBi） |
| 指向性(半値角度) | 約55°(水平)、約90°(垂直) |
| コネクター | SMA-P型 |
| 外観寸法 | 210(W)×295(D)×3(H)mm |
| 質量(重量) | 約280ｇ |
| オプション品 | ||
|---|---|---|
| 延長同軸ケーブル1m | SPSJ-1M15D | 屋内用、減衰量1dB |
| 変換コネクター | CC-SJ-RTP TK | 6ポートリーダライタ接続用 R420、R700接続用 |

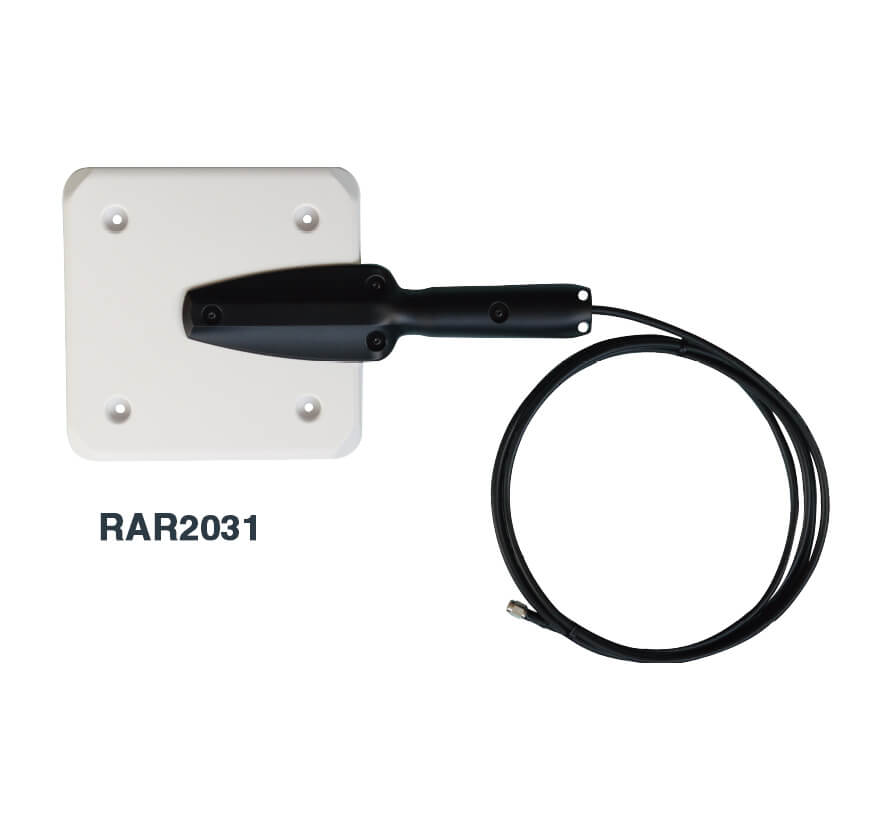

ラケットアンテナ
- 屋内用
| 項目 | RAR2031 |
|---|---|
| 周波数 | 902~928MHz |
| 偏波 | 右旋円偏波 |
| アンテナ利得 | 6dBi以下（標準 5.6dBi） |
| 指向性(半値角度) | 約80°(水平)、約80°(垂直) |
| コネクター | SMA-P型 |
| 同軸ケーブル | 2m |
| 外観寸法 | 158(W)×280(H)×35(D)mm（ケーブル含まず） |
| 質量(重量) | 約460ｇ（ケーブル含む） |
| オプション品 | ||
|---|---|---|
| 変換コネクター | CC-SJ-RTP TK | 6ポートリーダライタ接続用 R420、R700接続用 |
| 固定減衰器3dB | SMA3AT | 特定小電力局接続用 |
平面アンテナ
- 屋外対応
VESA規格のビス孔がついており、規格対応の金具の取付や壁付設置が可能です。
特定小電力に最適
別売品の延長同軸ケーブル(4.5ｍ)と接続することで、特定小電力無線局の空中線(アンテナ)利得の上限値3dBiで運用できます。
高耐候性
筐体に耐候性樹脂を採用しています。
使用環境によって選べる2種のラインナップ
使用環境（読取るRFタグの偏波）に合ったシステムを構築できるよう2種類のアンテナをご用意しています。

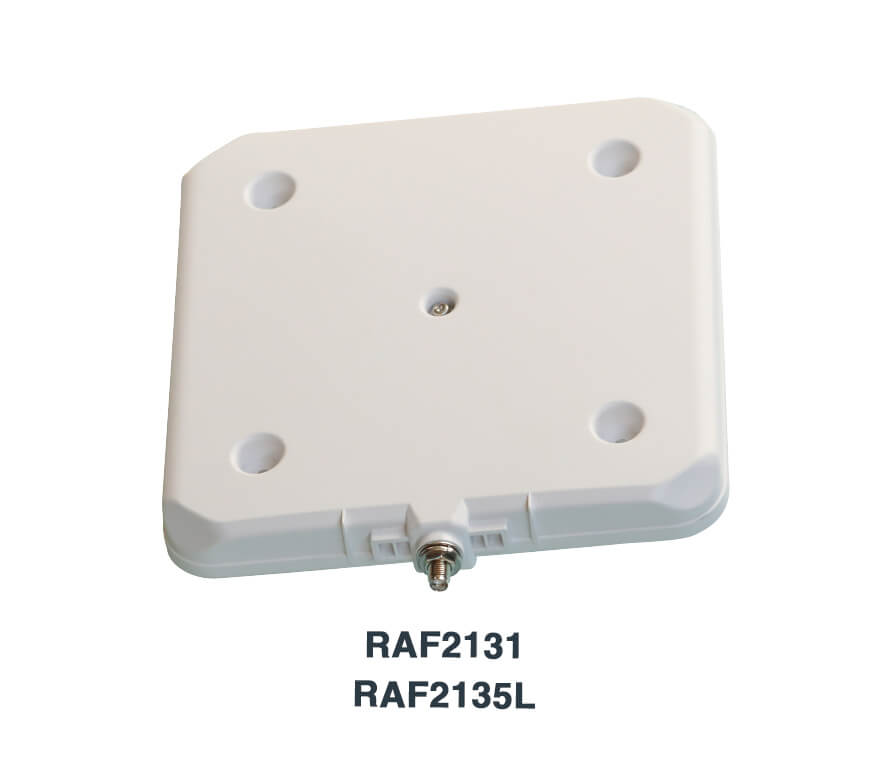

円偏波アンテナ（RAF2131）
様々なRFタグの向きに対して均一な読取性能を発揮
直線偏波アンテナ（RAF2135L）
RFタグの偏波に合わせることにより優れた読取性能を発揮
防じん防水性能 保護等級 IP65 / IP67
使用温度範囲 -20~+55℃
| 項目 | RAF2131 | RAF2135L |
|---|---|---|
| 周波数 | 902~928MHz | 916.8~923.4MHz |
| 偏波 | 右旋円偏波 | 直線偏波（水平偏波）※ |
| アンテナ利得 | 7dBi以下(標準6.7dBi) | |
| 指向性(半値角度) | 約80°(水平) 約80°(垂直) | 約75°(水平) 約85°(垂直) |
| VSWR | 1.4以下 | 1.5以下 |
| 使用温度範囲 | ⊖20~⊕55℃ | |
| 防水防じん性能 | 保護等級 IP65/IP67 | |
| 端子 | SMA-J型 | |
| 外観寸法 | 158(W)×176(H)×20(D)mm | |
| 質量(重量) | 約300g | |
- 端子を下向きに取付けた場合、水平偏波、横向きに取付けた場合、垂直偏波になります。
| オプション品 | |
|---|---|
| 屋内外用同軸ケーブル4.5ｍ | SPSP-4.5M15D 屋内外用、減衰量4.0dB |
| 変換コネクター | CC-SJ-RTP TK 6ポートリーダライタ接続用、 R420、R700接続用 |
